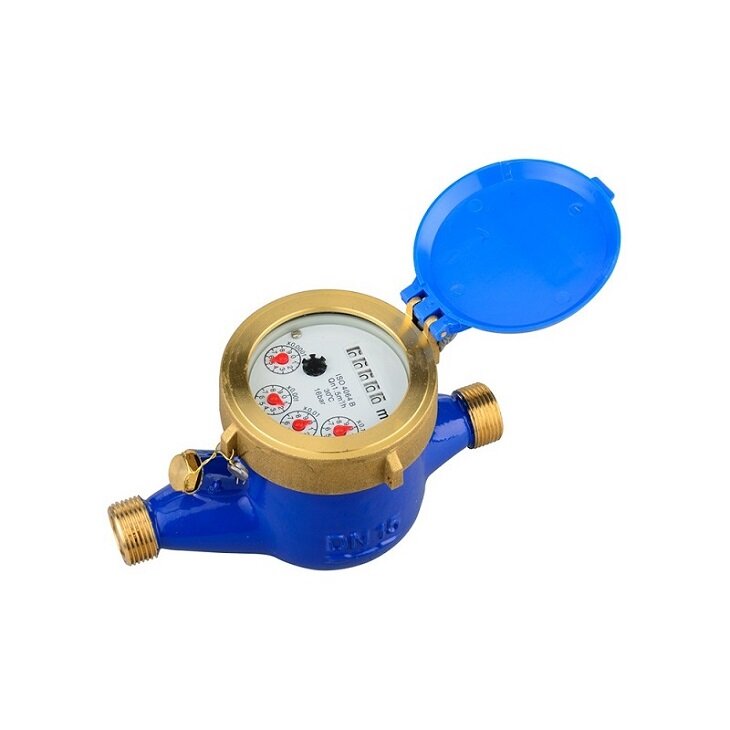

Mae Tongtuo yn cyflwyno ei lxsc - G Series Pres Shell Type Type Multi Jet Meter - wedi'i beiriannu ar gyfer cywirdeb uwch ar draws cymwysiadau preswyl a masnachol. Mae'r mesurydd llif dŵr datblygedig hwn yn cyfuno technoleg jet aml - ag amddiffyniad deialu sych, ar gael o DN15 - DN50 gyda chysylltedd pwls-allbwn a switsh cyrs dewisol ar gyfer systemau rheoli dŵr craff.
Yallbwn pwls - ar gyfer opsiwnYn cynnwys:
10l/pwls (safonol), 1l/pwls (dewisol)
Nodweddion Allweddol:
Technoleg Mesurydd Llif Dŵr Jet Multi -
Mae dyluniad jet mewnfa rheiddiol yn sicrhau cywirdeb ± 1% ar draws yr holl gyfraddau llif (0.03 - 15m³/h), yn perfformio'n well na metrau jet sengl - mewn sensitifrwydd llif isel
Adeiladu cregyn pres gwydn
Morol - Mae corff pres gradd gyda chylch gorchudd wedi'i atgyfnerthu yn darparu ymwrthedd cyrydiad a sgôr pwysau 2.5mpa
System amddiffyn deialu sych
Mae cofrestr wedi'i selio'n hermetig yn ynysu'n llwyr gydrannau mesur o gyswllt dŵr, gan ddileu niwlio a chronni blaendal mwynau
Opsiynau allbwn pwls deuol
Mae opsiwn switsh cyrs ffurfweddadwy (10l/pwls) neu allbwn synhwyrydd neuadd yn galluogi integreiddio'n ddi -dor â systemau AMR/AMI
Ystod maint estynedig
Sylw cynhwysfawr gan DN15-DN50 (½ "i 2") i ddarparu ar gyfer gofynion piblinell amrywiol
Hyblygrwydd thermol
Ardystiedig ar gyfer dŵr oer (llai na neu'n hafal i 40 gradd) a chymwysiadau dŵr poeth (llai na neu'n hafal i 90 gradd) gyda graddfeydd pwysau selectable: 1.0MPA (PN10) neu 1.6MPA (PN16)
Paramentwyr Cynnyrch
|
Theipia ’ |
Maint |
Hyd |
Uchder |
Lled |
Edau Cysylltu |
|
|
fodfedd |
L |
H |
W |
D |
|
LXSC-15E1 |
1/2″ |
165 |
114 |
98 |
G 3/4B |
|
LXSC-20E1 |
3/4″ |
195 |
114 |
98 |
G 1B |
|
Lxsc-25e1 |
1" |
225 |
114 |
103 |
G 1 1/4B |
|
LXSC-32E1 |
1 1/4" |
230 |
114 |
103 |
G 1 1/2B |
|
LXSC-40E1 |
1 1/2" |
245 |
114 |
125 |
G 2 |
|
LXSC-50E1 |
2" |
300 |
155 |
135 |
G 2 1/2 |
Prif Ddata Technegol
|
Maint |
Dosbarth |
Qmax |
QN |
QT |
Qmin |
Min. Darllen |
Max. Darllen |
|
DN (mm) |
m³/h |
L/h |
m³ |
||||
|
15 |
B |
3 |
1.5 |
0.12 |
30 |
0.0001 |
99999.9999 |
|
20 |
B |
5 |
2.5 |
0.2 |
50 |
0.0001 |
99999.9999 |
|
25 |
B |
7 |
3.5 |
0.28 |
70 |
0.0001 |
99999.9999 |
|
32 |
B |
12 |
6 |
0.48 |
120 |
0.0001 |
99999.9999 |
|
40 |
B |
20 |
10 |
0.8 |
200 |
0.001 |
99999.9999 |
|
50 |
B |
30 |
15 |
1.2 |
300 |
0.001 |
99999.9999 |
Gwall uchaf a ganiateir
± 5% ar y parth - isel yn amrywio o lif min/qmin (gan gynnwys qmin) i lif trosiannol/qt (ac eithrio qt).
± 2% ar y parth - uchel yn amrywio o lif trosiannol/qt i'r llif mwyaf/qs (mae QT a QS wedi'i gynnwys), os ar gyfer mesurydd dŵr poeth, gwall ± 3% yn dderbyniol.
